HDS9402TGY高壓氣體長管骨架半掛車
來源： 作者：未知 時間：2020-11-27
道路運輸車輛達標車型配置、參數表（道路普通貨物運輸車輛-掛車）
   | |||||||||||
| 達標車型編號 G026000624 |
| 生產企業 | 新興能源裝備股份有限公司 | ||||||||||
| 產品型號 | HDS9402TGY | 產品名稱 | 高壓氣體長管骨架半掛車 | ||||||||
| 外廓尺寸（長×寬×高）（mm） | 13000×2480×1600 | 貨廂欄板內尺寸（長×寬×高）（mm）或容積（m3）或罐體有效容積（m3） | 不適用 | ||||||||
| 總質量 | 40000 | 整備質量 | 5500 | ||||||||
| 支撐裝置型號 | A440 | 轉向軸數量（個） | CommonTruckTrailer不適用 | ||||||||
| 輪胎規格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 輪胎數量（前/后）（個） | 4/4/4 | 掛車滿載最高設計車速（km/h） | 80 | ||||||||
| 側面防護裝置 | 有 | 后下部防護裝置 | 有 | ||||||||
| 載荷布置標識 | 不適用 | 車身反光標識 | 有 | ||||||||
| 起重尾板警示標識 | 不適用 | 起重尾板機械鎖緊裝置 | 不適用 | ||||||||
| 系固點數量 | 前墻（個） | 不適用 | 尾部標志板數量 | 1 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承載面（個） | 不適用 | 溫度監控裝置 | 不適用 | ||||||||
| 制動器型式（前/后） | 盤式/盤式/盤式 | 氣壓制動系統壓縮空氣干燥、油水分離裝置 | 有 | ||||||||
| 制動間隙自動調整裝置 | 有 | 壓力測試連接器數量（儲氣筒）（個） | 2 | ||||||||
| 制動器襯片更換報警裝置 | 有 | 壓力測試連接器數量（制動氣室）（個） | 6 | ||||||||
| 電子制動系統（EBS）控制器型號 | 4801020300,CM-TEBS | 防抱制動裝置（ABS） | 有 | ||||||||
| 機械連接裝置型號 | KZ10 | “長車”標志牌 | 不適用 | ||||||||
| 與半掛車匹配的半掛牽引車牽引座規格 | 50 | 牽引銷座板離地高度 | 1300 | ||||||||
| 半掛車前回轉半徑 | 1870 | 與半掛車匹配的半掛牽引車前回轉半徑（≥mm） | 2020 | ||||||||
| 半掛車間隙半徑 | 2300 | 與半掛車匹配的半掛牽引車后回轉半徑（≤mm） | 2200 | ||||||||
| 制動響應時間C（s） | 0.39 | 牽引銷中心軸線到半掛車最后端水平距離 | 11600mm | ||||||||
| 牽引桿掛環中心孔直徑 | 不適用 | 中置軸掛車前回轉半徑 | 不適用 | ||||||||
| 與掛車匹配牽引車輛的牽引桿掛環中心距牽引貨車最后端水平距離 | 不適用 | 牽引桿掛環中心離地高度 | 不適用 | ||||||||
| 備注 | 該車在兩側及后部粘貼反光標識,用于運輸高壓氣體長管危險品罐箱,采用適用于牽引危險品半掛車的牽引車，EBS型號為CM-TEBS時；對應制動鉗ELSA 225H、制動盤H38、制動襯片PD/200 PD/1023；EBS型號為：4801020300時，對應制動鉗、制動盤、制動襯片均為TSB4309. | ||||||||||

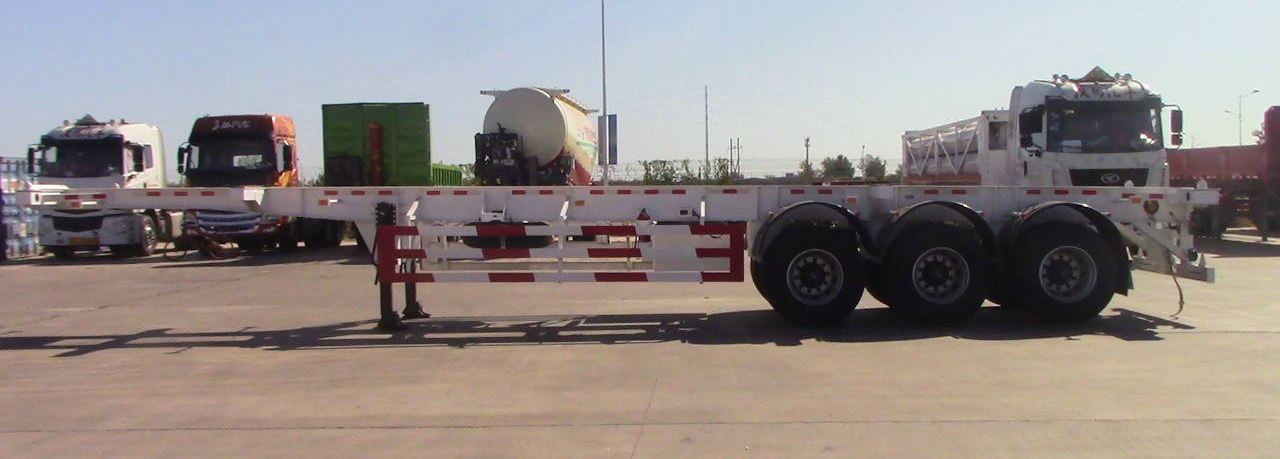

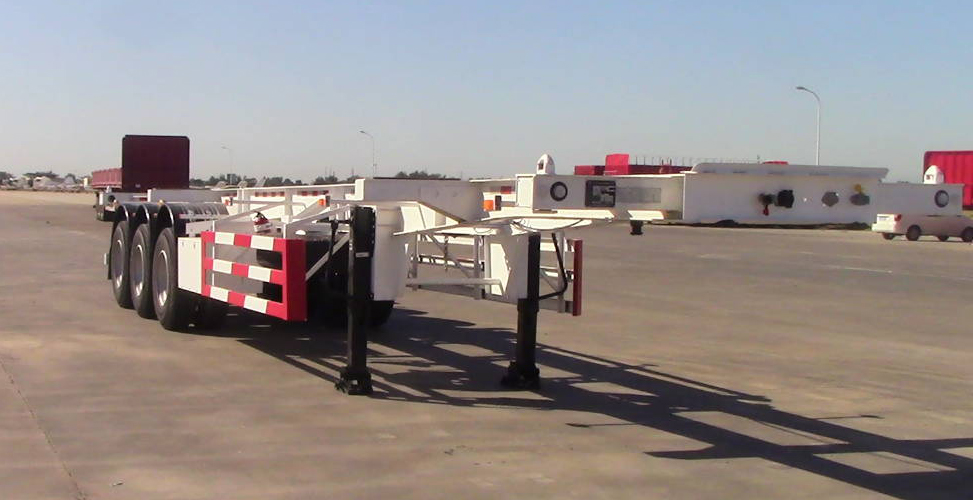

| 選裝照片 | |||||||||||
