JF9402ZLJD垃圾轉運半掛車
來源： 作者：未知 時間：2020-11-27
道路運輸車輛達標車型配置、參數表（道路普通貨物運輸車輛-掛車）
   | |||||||||||
| 達標車型編號 G026000600 |
| 生產企業 | 河南駿通車輛有限公司 | ||||||||||
| 產品型號 | JF9402ZLJD | 產品名稱 | 垃圾轉運半掛車 | ||||||||
| 外廓尺寸（長×寬×高）（mm） | 9450,9350,9150,8850×2550×3985,3885,3785 | 貨廂欄板內尺寸（長×寬×高）（mm）或容積（m3）或罐體有效容積（m3） | 8500,8400,8200,8000×2350×1800,1900,2000,2100,2200 | ||||||||
| 總質量（kg） | 40000 | 整備質量（kg） | 9350,9100,8900,8700,8550 | ||||||||
| 支撐裝置型號 | SQ28 | 轉向軸數量（個） | CommonTruckTrailer不適用 | ||||||||
| 輪胎規格 | 425/65R22.5 20PR | ||||||||||
| 輪胎數量（前/后）（個） | 2/2/2 | 掛車滿載最高設計車速（km/h） | 89 | ||||||||
| 側面防護裝置 | 有 | 后下部防護裝置 | 有 | ||||||||
| 載荷布置標識 | 不適用 | 車身反光標識 | 有 | ||||||||
| 起重尾板警示標識 | 不適用 | 起重尾板機械鎖緊裝置 | 不適用 | ||||||||
| 系固點數量 | 前墻（個） | 不適用 | 尾部標志板數量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承載面（個） | 不適用 | 溫度監控裝置 | 不適用 | ||||||||
| 制動器型式（前/后） | 鼓式/鼓式/鼓式 | 氣壓制動系統壓縮空氣干燥、油水分離裝置 | 有 | ||||||||
| 制動間隙自動調整裝置 | 有 | 壓力測試連接器數量（儲氣筒）（個） | 1 | ||||||||
| 制動器襯片更換報警裝置 | 有 | 壓力測試連接器數量（制動氣室）（個） | 6 | ||||||||
| 電子制動系統（EBS）控制器型號 | 不適用 | 防抱制動裝置（ABS） | 有 | ||||||||
| 機械連接裝置型號 | 50-D200 | “長車”標志牌 | 不適用 | ||||||||
| 與半掛車匹配的半掛牽引車牽引座規格 | 50 | 牽引銷座板離地高度（mm） | 1290 | ||||||||
| 半掛車前回轉半徑（mm） | 1912,1875,1803 | 與半掛車匹配的半掛牽引車前回轉半徑（≥mm） | 2120 | ||||||||
| 半掛車間隙半徑（mm） | 2300 | 與半掛車匹配的半掛牽引車后回轉半徑（≤mm） | 2200 | ||||||||
| 制動響應時間C（s） | 0.40 | 牽引銷中心軸線到半掛車最后端水平距離（mm） | 8025,7925,7775,7575 | ||||||||
| 牽引桿掛環中心孔直徑（mm） | 不適用 | 中置軸掛車前回轉半徑（mm） | 不適用 | ||||||||
| 與掛車匹配牽引車輛的牽引桿掛環中心距牽引貨車最后端水平距離（mm） | 不適用 | 牽引桿掛環中心離地高度（mm） | 不適用 | ||||||||

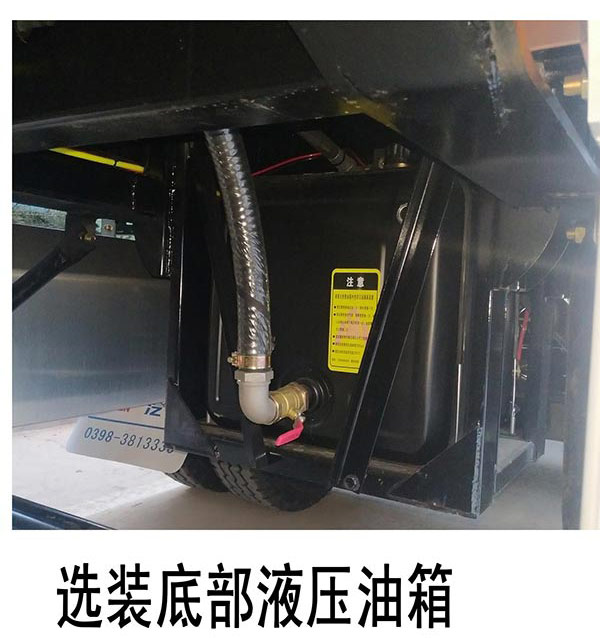

| 備注 | 1.選裝后防護結構，選裝腹置液壓油箱.2.外形長度/牽引銷到車輛最前端的距離/軸距/后懸對應關系為9450/1425/3870+1310+1310/1535;9350/1425/3870+1310+1310/1435;9150/1375/3720+1310+1310/1435;8850/1275/3520+1310+1310/1435.3.貨箱尺寸為：長8500,8400,8200,8000，寬2350，高1800,1900,2000,2100,2200.車寬為2550時前懸/前回轉半徑對應關系為1425/1912,1375/1875,1275/1803,車寬為2500時前懸/前回轉半徑對應關系為1425/1896,1375/1858,1275/1786 | ||||||||||

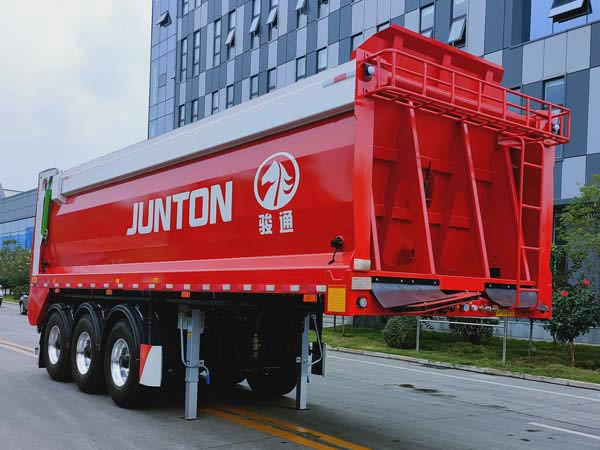

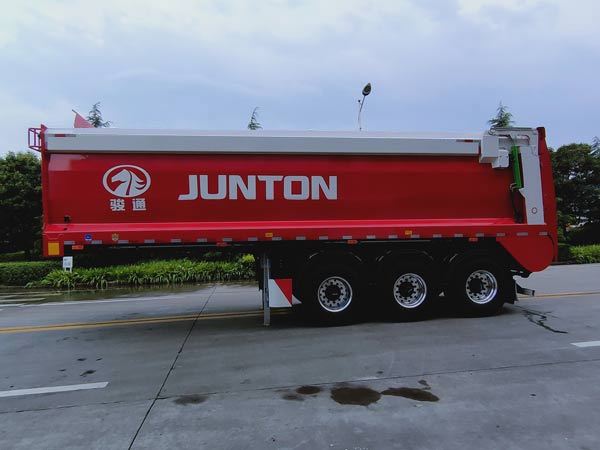

| 選裝照片 |  | ||||||||||
