HYC9400ZHX自卸半掛車
來源： 作者：未知 時間：2021-03-16
道路運輸車輛達標車型配置、參數表（掛車）
   | |||||||||||
| 達標車型編號 G030000273 |
| 生產企業 | 梁山浩運達交通設備制造有限公司 | ||||||||||
| 產品型號 | HYC9400ZHX | 產品名稱 | 自卸半掛車 | ||||||||
| 外廓尺寸（長×寬×高）（mm） | 8500,8800,9000,9300,9500×2500,2550×3400,3500,3600 | 貨廂欄板內尺寸（長×寬×高）（mm）或容積（m3）或攪動容量（m3）或有效容積（m3） | 7800,8100,8300,8600,8800×2380,2390,2400,2430,2450×350,400,450,500,550,600 | ||||||||
| 總質量 | 40000 | 整備質量 | 7600,7800,8000,8300 | ||||||||
| 支撐裝置型號 | YHD28T | 轉向軸數量（個） | CommonTruckTrailer不適用 | ||||||||
| 輪胎規格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 輪胎數量（個） | 4/4/4 | 掛車設計最高車速（km/h） | 89 | ||||||||
| 側面防護裝置 | 有 | 后下部防護裝置 | 有 | ||||||||
| 載荷布置標識 | 不適用 | 車身反光標識 | 有 | ||||||||
| 起重尾板警示標識 | 不適用 | 起重尾板機械鎖緊裝置 | 不適用 | ||||||||
| 系固點數量 | 前墻（個） | 不適用 | 尾部標志板數量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承載面（個） | 不適用 | 溫度監控裝置 | 不適用 | ||||||||
| 制動器型式（前/后） | 鼓式/鼓式/鼓式 | 氣壓制動系統壓縮空氣干燥、油水分離裝置 | 有 | ||||||||
| 制動間隙自動調整裝置 | 有 | 壓力測試連接器數量（儲氣筒）（個） | 2 | ||||||||
| 制動器襯片更換報警裝置 | 有 | 壓力測試連接器數量（制動氣室）（個） | 6 | ||||||||
| 電子制動系統（EBS）控制器型號 | 不適用 | 防抱制動裝置（ABS） | 有 | ||||||||
| 機械連接裝置型號 | KZ10 | “長車”標志牌 | 不適用 | ||||||||
| 與半掛車匹配的半掛牽引車牽引座規格 | 50 | 牽引銷座板離地高度 | 1300 | ||||||||
| 半掛車前回轉半徑 | 1651,1620,1590,1560,1454,1431,1409 | 與半掛車匹配的半掛牽引車前回轉半徑（≥mm） | 2120 | ||||||||
| 半掛車間隙半徑 | 2300 | 與半掛車匹配的半掛牽引車后回轉半徑（≤mm） | 2200 | ||||||||
| 制動響應時間C（s） | 0.40 | 牽引銷中心軸線到半掛車最后端水平距離 | 8450,8400,8350,8300,8200,8050,7900,7800 | ||||||||
| 牽引桿掛環中心孔直徑 | 不適用 | 中置軸掛車前回轉半徑 | 不適用 | ||||||||
| 與掛車匹配牽引車輛的牽引桿掛環中心距牽引貨車最后端水平距離 | 不適用 | 牽引桿掛環中心離地高度 | 不適用 | ||||||||
| 危險貨物車輛類型 | 不適用 | 懸架型式 | 非獨立式鋼板彈簧 | ||||||||
| 傾覆保護裝置 | 不適用 | 后部防護裝置 | 不適用 | ||||||||
| 罐體尾部至后部防護裝置間距 | 不適用 | 罐體尾部至后下部防護裝置間距 | 不適用 | ||||||||
| 特定運輸介質 | 不適用 | ||||||||||
| 備注 | 1,該車卸貨方式為:后卸;選裝前檔結構,選裝后部和側面廂板樣式,選裝翻轉支架,選裝液壓油箱的安裝位置;2.車長/軸距/后懸/牽引銷中心到車輛最前端距離/半掛車前回轉半徑/牽引銷中心軸線到半掛車輛長度最后端的水平距離的對應關系: 9500/4480+1310+1310/1350/1050/1651/8450, 9300/4480+1310+1310/1300/900/1560/8400, 9000/4480+1310+1310/1250/650/1431/8350, 8800/4480+1310+1310/1100/600/1409/8200, 9300/4380+1310+1310/1300/1000/1620/8300, 9000/4180+1310+1310/1250/950/1590/8050, 8800/4080+1310+1310/1200/900/1560/7900, 8500/4080+1310+1310/1100/700/1454/7800, ; 3,整備質量/額定載質量的對應關系7600/32400,7800/32200,8000/32000,8300/31700; | ||||||||||

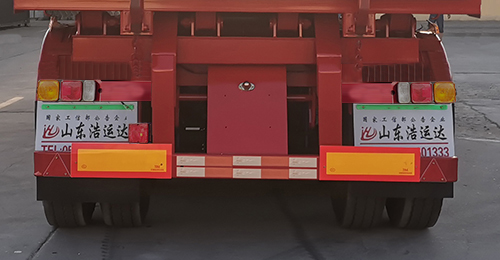

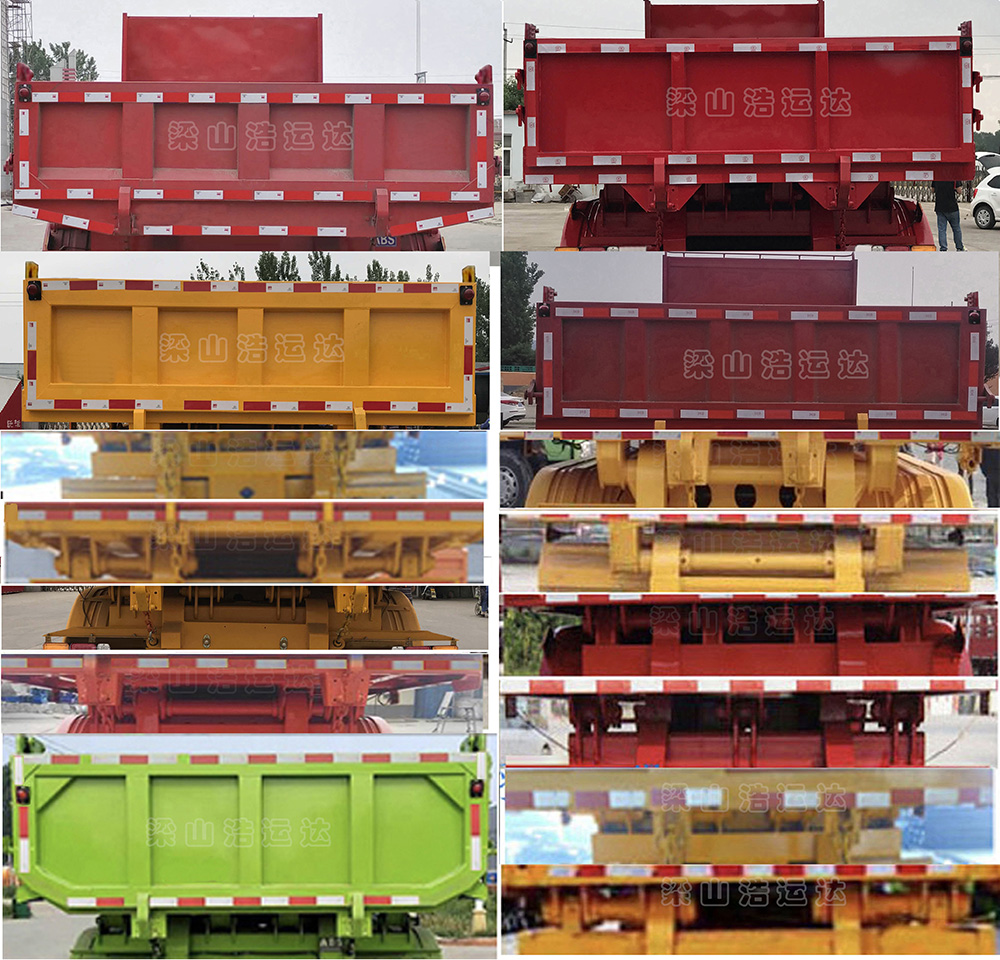

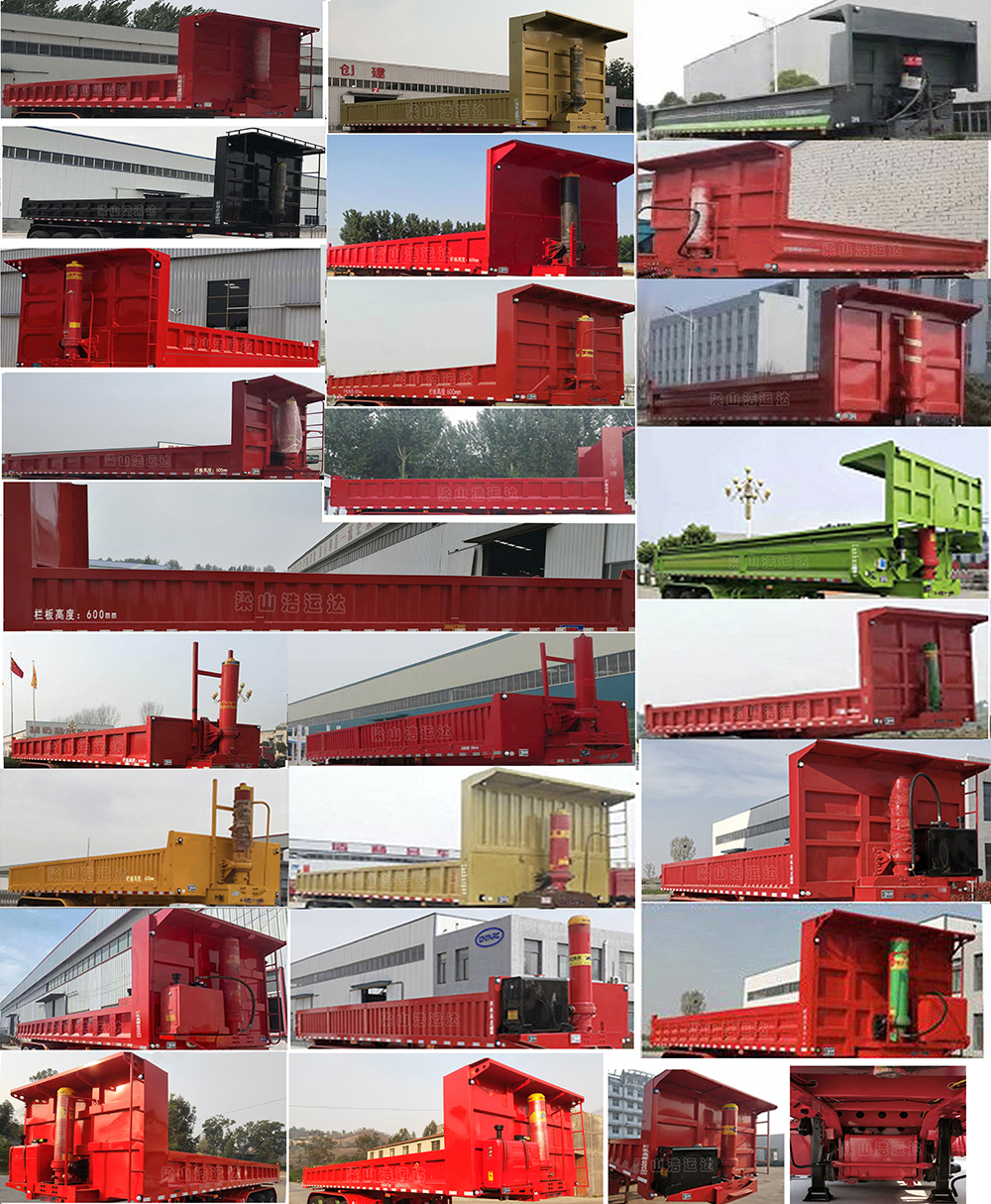

| 選裝照片 |    | ||||||||||
