TQD9400ZC自卸半掛車
來源： 作者：未知 時間：2021-04-23
道路運輸車輛達標車型配置、參數表（掛車）
   | |||||||||||
| 達標車型編號 G031000688 |
| 生產企業 | 重慶市通衢專用車制造有限公司 | ||||||||||
| 產品型號 | TQD9400ZC | 產品名稱 | 自卸半掛車 | ||||||||
| 外廓尺寸（長×寬×高）（mm） | 10000,10500,11000×2500,2550×2700,2900,3100,3400,3600,3700,3800 | 貨廂欄板內尺寸（長×寬×高）（mm）或容積（m3）或攪動容量（m3）或有效容積（m3） | 9850,10350,10850×2490,2470,2450,2400,2380,2350,2300×600 | ||||||||
| 總質量（kg） | 40000 | 整備質量（kg） | 5800,6000,6370 | ||||||||
| 支撐裝置型號 | YHD28T | 轉向軸數量（個） | CommonTruckTrailer不適用 | ||||||||
| 輪胎規格 | 11.00R20 12PR,12R22.5 12PR | ||||||||||
| 輪胎數量（個） | 4/4/4 | 掛車設計最高車速（km/h） | 89 | ||||||||
| 側面防護裝置 | 有 | 后下部防護裝置 | 有 | ||||||||
| 載荷布置標識 | 不適用 | 車身反光標識 | 有 | ||||||||
| 起重尾板警示標識 | 不適用 | 起重尾板機械鎖緊裝置 | 不適用 | ||||||||
| 系固點數量 | 前墻（個） | 不適用 | 尾部標志板數量 | 2 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 水平承載面（個） | 不適用 | 溫度監控裝置 | 不適用 | ||||||||
| 制動器型式（前/后） | 鼓式/鼓式/鼓式 | 氣壓制動系統壓縮空氣干燥、油水分離裝置 | 有 | ||||||||
| 制動間隙自動調整裝置 | 有 | 壓力測試連接器數量（儲氣筒）（個） | 2 | ||||||||
| 制動器襯片更換報警裝置 | 有 | 壓力測試連接器數量（制動氣室）（個） | 6 | ||||||||
| 電子制動系統（EBS）控制器型號 | 不適用 | 防抱制動裝置（ABS） | 有 | ||||||||
| 機械連接裝置型號 | SQKP50# | “長車”標志牌 | 不適用 | ||||||||
| 與半掛車匹配的半掛牽引車牽引座規格 | 50 | 牽引銷座板離地高度（mm） | 1250 | ||||||||
| 半掛車前回轉半徑（mm） | 1821 | 與半掛車匹配的半掛牽引車前回轉半徑（≥mm） | 2120 | ||||||||
| 半掛車間隙半徑（mm） | 2300 | 與半掛車匹配的半掛牽引車后回轉半徑（≤mm） | 2200 | ||||||||
| 制動響應時間C（s） | 0.40 | 牽引銷中心軸線到半掛車最后端水平距離（mm） | 8700,9200,9700 | ||||||||
| 牽引桿掛環中心孔直徑（mm） | 不適用 | 中置軸掛車前回轉半徑（mm） | 不適用 | ||||||||
| 與掛車匹配牽引車輛的牽引桿掛環中心距牽引貨車最后端水平距離（mm） | 不適用 | 牽引桿掛環中心離地高度（mm） | 不適用 | ||||||||
| 危險貨物車輛類型 | 不適用 | 懸架型式 | 非獨立式鋼板彈簧平衡式懸架 | ||||||||
| 傾覆保護裝置 | 不適用 | 后部防護裝置 | 不適用 | ||||||||
| 罐體尾部至后部防護裝置間距（mm） | 不適用 | 罐體尾部至后下部防護裝置間距（mm） | 不適用 | ||||||||
| 特定運輸介質 | 不適用 | ||||||||||

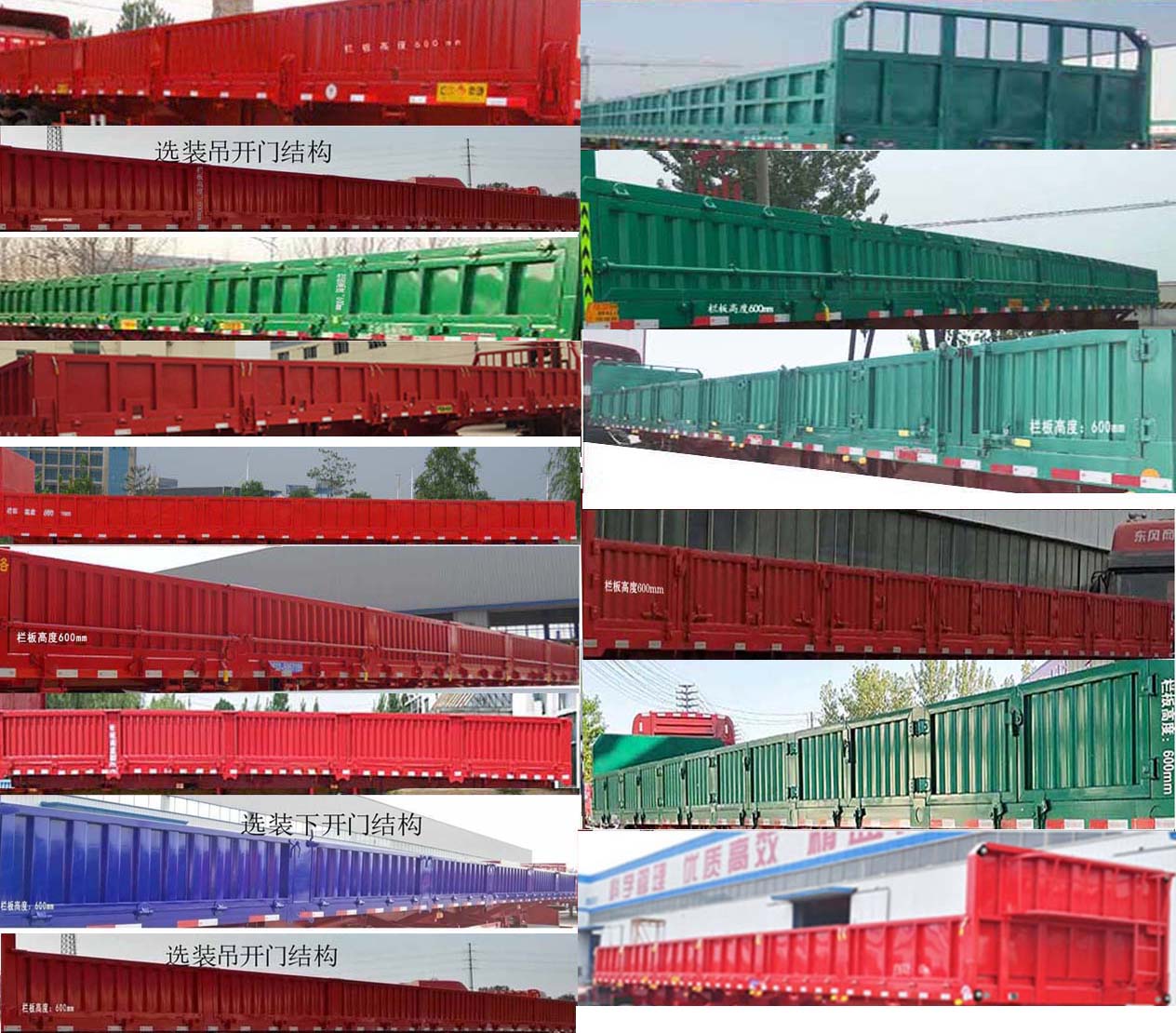

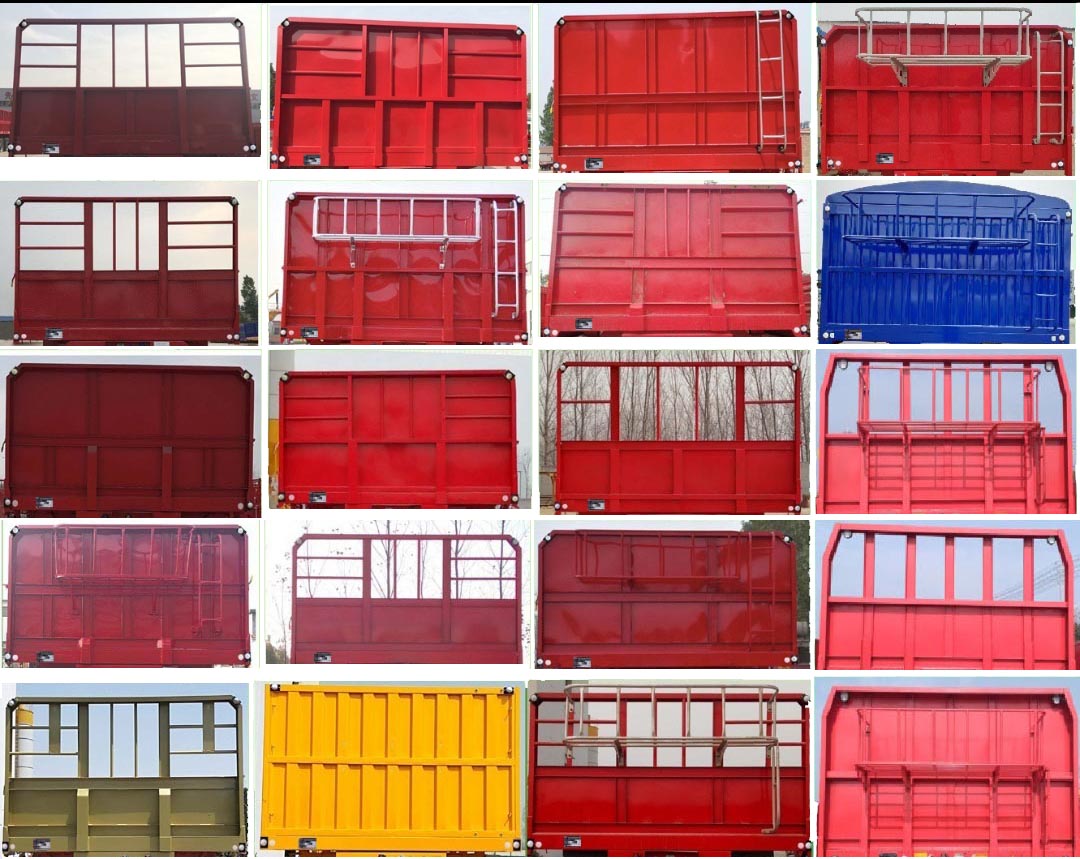

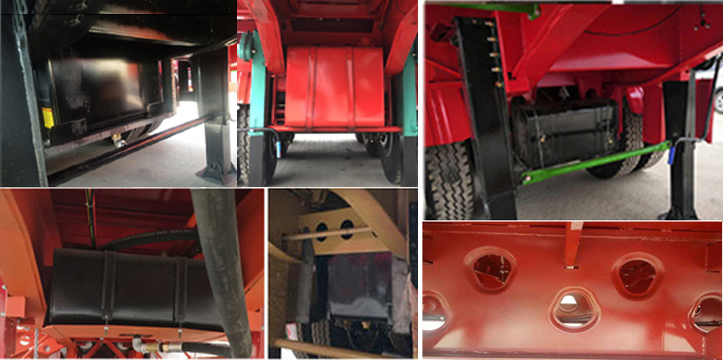

| 備注 | 該車為側卸,選裝側面樣式,選裝吊開門與下開門結構,選裝后部推車器,每邊開門數可選3開門,4開門,5開門和6開門,立柱可選內插和外插.整車欄板選裝豎瓦楞(豎瓦楞個數不受限制),橫瓦楞,方管十字花樣式.選裝前檔板樣式,選裝后部結構,選裝液壓油箱結構就安裝位置,選裝工具箱樣式,選裝單側裝工具箱,兩側裝工具箱和不裝工具箱.選裝大梁異形空結構。車長/牽引銷至車輛最前端的距離/軸距/后懸/前回轉半徑/牽引銷到最后端水平距離尺寸關系(mm):10000/1300/5080+1310+1310/1000/1821/8700,10500/1300/5200+1310+1310/1380/1821/9200,10500/1300/5380+1310+1310/1200/1821/9200,11000/1300/5380+1310+1310/1700/1821/9700,11000/1300/5580+1310+1310/1500/1821/9700. | ||||||||||
| 選裝照片 |    | ||||||||||
